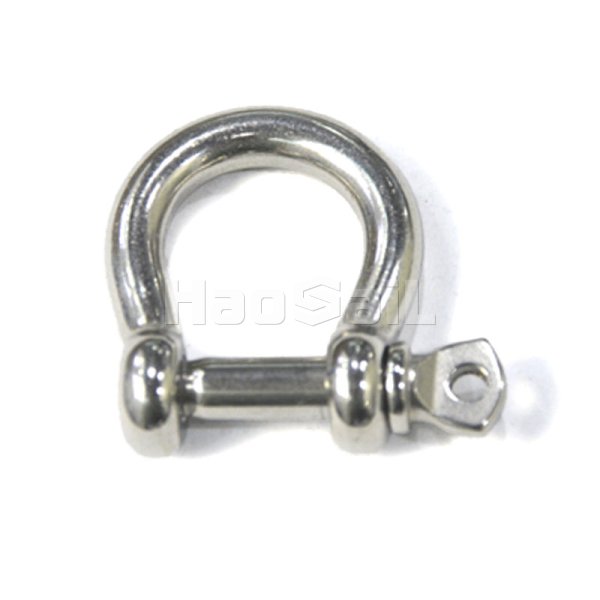

Características del grillete de arco tipo JIS

• Estructura en forma de arco, capacidad de carga flexible: El anillo de arco, cuidadosamente diseñado, soporta cargas laterales dentro de un rango de ±30° (la capacidad de carga corresponde al valor nominal bajo tensión vertical y al 80% del valor nominal a 30°). En comparación con el grillete tipo D, que solo soporta fuerza vertical, es más adecuado para conexiones con ángulos complejos, como la elevación de objetos irregulares.

• Forjado en una sola pieza, duradero y resistente a la fatiga: El anillo de arco y el eje del pasador adoptan un proceso de forjado integrado, con una estructura interna densa, sin huecos de soldadura ni defectos como poros y agujeros de arena. Tras las pruebas de fatiga, puede soportar más de 80.000 cargas cíclicas (±1,1 veces la carga nominal) y su vida útil es más de 3 veces mayor que la del grillete soldado, lo que lo hace adecuado para un uso frecuente en entornos de trabajo.

• Antideslizante estable y fácil de usar: El eje del pasador está equipado con una combinación antideslizante de "tuerca + pasador de chaveta". En condiciones de vibración frecuente (como en la navegación), la probabilidad de que el eje del pasador se afloje es inferior al 0,5 %. El extremo del pasador está diseñado con una cabeza hexagonal para facilitar su uso. Se puede cargar y descargar rápidamente con una llave inglesa estándar. Un solo operador puede completar la instalación en 1 minuto, lo que mejora considerablemente la eficiencia del trabajo.

• Los detalles son meticulosos y están bien protegidos: La cara interior del anillo de proa y la superficie del pasador están finamente pulidas (rugosidad Ra ≤ 2,0 μm), y el índice de desgaste al contacto con el cable es un 25 % menor que el de los grilletes convencionales. La separación entre el pasador y el cuerpo del anillo se controla a ≤ 0,3 mm, y se mantiene estable y sin vibraciones después de la conexión, evitando eficazmente el desgaste de los componentes causado por vibraciones de alta frecuencia.

Aplicaciones del grillete de arco tipo JIS

• Ámbito de la construcción: En obras de construcción, se utiliza en grúas torre para elevar materiales de construcción, como barras y tubos de acero. El grillete de arco japonés de 10 a 15 toneladas es adecuado para la operación de tracción inclinada de la correa de elevación. Su capacidad de fuerza multiángulo evita que el equipo de elevación se tuerza durante el proceso y garantiza la seguridad de la elevación. Asimismo, en la construcción de andamios, se puede utilizar para conectar los componentes del andamio con el equipo de elevación. La rápida carga y descarga del eje del pasador facilita la construcción y el desmontaje del andamio.

• Industria del transporte marítimo y fluvial: Al cargar y descargar mercancías en buques de carga fluvial, se utilizan grilletes de 5 a 10 toneladas para conectar el equipo de elevación con la carga. El anillo de arco permite inclinar la correa de elevación dentro de un ángulo determinado (≤30°) para satisfacer las necesidades de elevación de diferentes cargas. En el transbordo de contenedores de corta distancia en el muelle, se utiliza con la cadena para fijar el contenedor. El cómodo manejo del eje pasador mejora la eficiencia de la rotación de la carga y agiliza la carga y descarga de buques.

• Fabricación y mantenimiento de maquinaria: En las fábricas de maquinaria, al transportar piezas de gran tamaño, se utilizan grilletes de proa japoneses para conectar la grúa y las orejetas de elevación de las piezas. Su fiable capacidad de carga y su ángulo de fuerza flexible garantizan una manipulación suave y segura de las piezas. En el lugar de mantenimiento de equipos, para piezas mecánicas que requieren elevación temporal, la rápida instalación y extracción del grillete ahorra tiempo y mejora la eficiencia del mantenimiento.

• Producción agrícola y pesquera: En la producción agrícola, se iza maquinaria agrícola de gran tamaño, como cosechadoras combinadas (por ejemplo, para la sustitución de la plataforma de cosecha). El grillete de proa JIS de 5 toneladas conecta la cadena de elevación y la placa de orejeta del equipo, lo cual resulta práctico y adecuado para operaciones de mantenimiento temporal en el campo y en otros entornos. En la industria pesquera, cuando los barcos pesqueros izan redes o capturas, se pueden utilizar grilletes para conectar cuerdas de elevación con redes o cajas de pesca. Su material resistente a la corrosión (como el acero inoxidable) puede adaptarse al entorno operativo húmedo y con alto contenido de sal en el mar.
