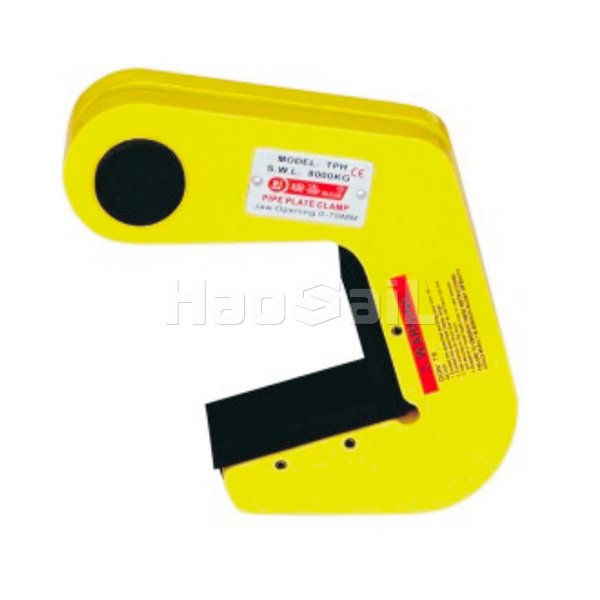

Características de la abrazadera de placa para tubos TPH:

• Máquina de doble sujeción y doble propósito. Equipada con módulos de sujeción reemplazables: el módulo para tubos tiene una estructura de enganche arqueada (revestida con una capa de goma antideslizante), adecuada para tubos redondos de 50-300 mm, con un ángulo de enganche de 120° (área de contacto ≥300 cm²); el módulo para placas tiene una estructura de sujeción plana (igual que el principio de doble accionamiento de la LC), adecuada para placas de 8-50 mm. Se fija mediante una hebilla de liberación rápida y no requiere herramientas para su cambio. Ahorra un 60 % en el coste del equipo en comparación con la configuración independiente de LC (placa) + abrazadera para tubos (tubo), ideal para pequeñas y medianas empresas.

• Diseño ligero, funcionamiento flexible. El cuerpo principal adopta una estructura mecánica optimizada; el peso de la unidad de 8 toneladas es de 16 kg (la unidad LC de 8 toneladas es de 18 kg), y una sola persona puede transportar y reemplazar el módulo. La altura de sujeción es ≤180 mm (LC = 200 mm), lo que resulta más flexible en espacios estrechos con tuberías densas (como pasillos subterráneos). Sin embargo, la LC es difícil de mover en espacios reducidos debido a su estructura pesada.

• Rango de aplicación: se centra en tamaños medianos. El diámetro máximo de la abrazadera para tubos es de 300 mm (superando con creces la adaptación de la placa de la LC), pero el límite superior del espesor de la placa es de 50 mm (LC = 80 mm), y la capacidad de elevación nominal es de 3 a 10 toneladas (LC = 5 a 15 toneladas), lo que la hace más adecuada para operaciones mixtas de tubos y placas de tamaño mediano. Por ejemplo, en ingeniería municipal, se izan simultáneamente tubos de acero de 200 mm de diámetro y placas de acero de 30 mm de espesor. La elevación por hora (TPH) se puede realizar con una sola máquina, mientras que la LC requiere abrazaderas para tubos.

• Protección equilibrada, optimización de costes. El cuerpo principal está galvanizado y pintado, con una resistencia a la niebla salina de 500 horas (LC es de 800 horas), apto para exteriores. La dureza de la capa de caucho del módulo de tubería es de 50 Shore A (antiarañazos) y la dureza del revestimiento del módulo de placa es de 70 Shore A (resistente al desgaste). El precio es entre un 15 % y un 20 % inferior al del LC con la misma carga, y un 40 % inferior al de la combinación de LC y abrazadera de tubo.

Aplicaciones típicas de la abrazadera de placa para tubería TPH:

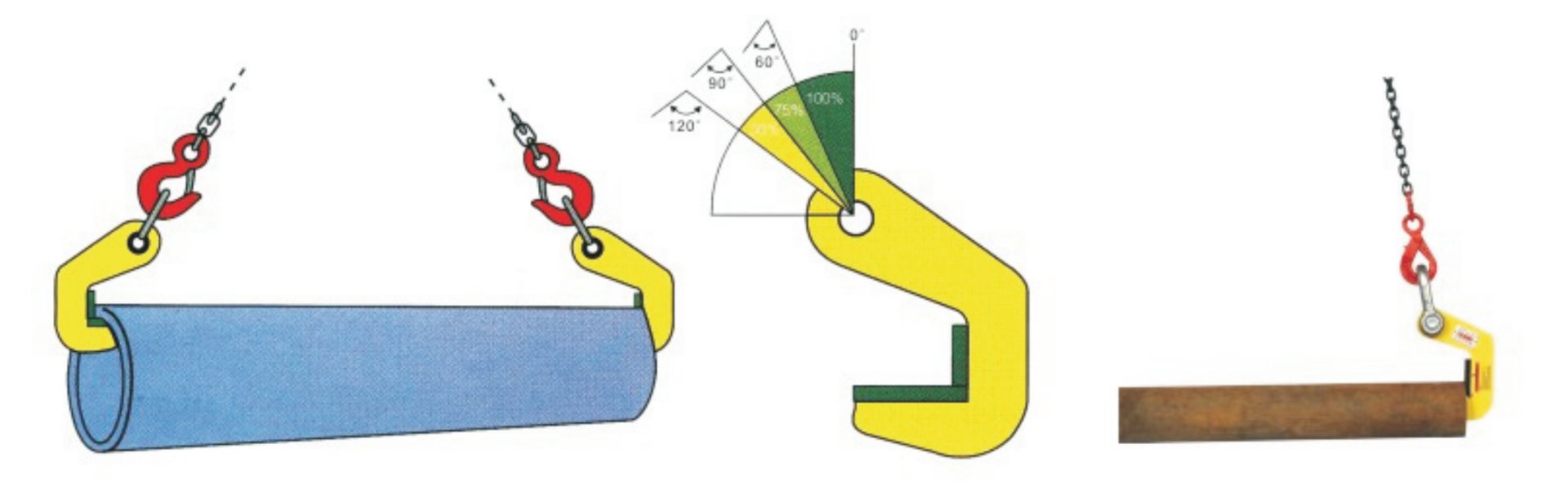

• Ingeniería e instalación de tuberías. Tendido de tuberías de suministro de agua municipal, elevación de tuberías de acero de 150-200 mm de diámetro (5-8 toneladas). El módulo de tubería TPH incorpora una abrazadera para evitar que el cuerpo de la tubería se mueva. El cambio al módulo de placa para elevar la placa de acero de soporte de la tubería (8-12 mm) reduce el tiempo de reemplazo del equipo y la eficiencia de construcción es un 30 % superior a la de la combinación LC y abrazadera de tubo. Planta de prefabricación de oleoductos, que procesa simultáneamente tubos de acero sin costura (200 mm de diámetro) y placas de acero con bridas (20 mm de espesor). Adaptación de modo dual para mejorar la velocidad de flujo de la línea de producción.

• Municipal y construcción. Instalación de plantas de tratamiento de aguas residuales urbanas. Elevación de tubos de acero para aguas residuales DN200 (6-8 toneladas) y placas de acero para tanques de sedimentación (30 mm de espesor). La planta de prefabricación puede moverse con flexibilidad en áreas estrechas de la planta sin necesidad de transportar varias abrazaderas con frecuencia. Construcción de andamios: elevación simultánea de tubos de acero (φ48 mm) y tablas de andamio (tablas de madera de 50 mm de espesor). Su diseño ligero reduce la intensidad de trabajo de los trabajadores.

• Fabricación de pequeña y mediana escala. La planta de procesamiento mecánico transporta simultáneamente tubos de acero (100 mm de diámetro) para máquinas herramienta y placas de acero para bancos de trabajo (20 mm de espesor). La planta de prefabricación ahorra espacio de almacenamiento de equipos (un 50 % menos que dos equipos). La planta de procesamiento de puertas y ventanas levanta perfiles de aleación de aluminio (tubos redondos) e instala placas de acero, y la capa de goma protege la superficie del perfil contra rayones (las juntas de metal LC pueden dañarse).
