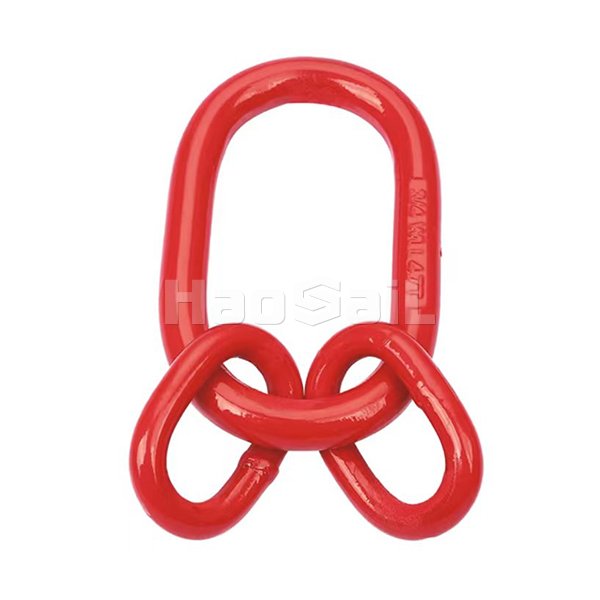

CONJUNTO DE ENLACE MAESTRO A346 CON PLANO

El CONJUNTO DE ESLABÓN MAESTRO TIPO EE. UU. A346 es un eslabón de potencia combinado forjado en Estados Unidos. Está forjado con acero de aleación de alta calidad y ofrece excelente resistencia y fiabilidad. Su diseño cumple con las normas industriales pertinentes y se utiliza frecuentemente en diversas operaciones de elevación. Permite conectar cadenas, ganchos y otros componentes de forma segura para lograr una transmisión de carga eficiente.

Pregunte ahora

Datos del producto

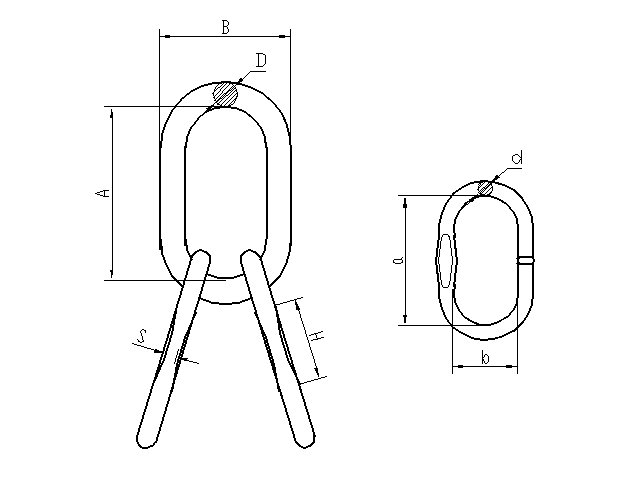

N.º de stock	Tamaño (mm)	Carga útil máxima (t)	A (mm)	B (mm)	Diámetro (mm)	a (mm)	b (mm)	diámetro (mm)	Peso (kg)
HS1020401	6 - 8	2.36	135	75	18	54	25	14	1.27
HS1020402	7 - 8	3.15	135	75	18	60	38	14	1.33
HS1020403	8 - 8	4.25	160	90	22	70	34	16	2.19
HS1020404	10 - 8	6.7	180	100	26	85	40	18	3.41
HS1020405	13 - 8	11.2	200	110	32	115	50	22	6.10
HS1020406	16 - 8	17	260	140	36	140	65	28	9.98
HS1020407	18 - 8	21.2	340	180	45	180	100	32	20.09
HS1020408	20 - 8	26.5	350	190	50	180	100	32	23.80
HS1020409	22 - 8	31.5	350	190	50	180	100	36	25,96
HS1020410	26 - 8	45	400	200	56	200	110	40	36.20
HS1020411	28 - 8	50	430	220	63	200	110	45	48,76
HS1020412	32 - 8	63	460	250	72	200	110	50	66.88

Detalles del producto

CONJUNTO DE ENLACE MAESTRO A346 CON PLANO Características:

Material: acero de superaleación forjado
100% probado a 2,5 veces el límite de carga de trabajo
Detección de grietas con Magnaflux al 100 %
Prueba de ruptura de muestreo para cada lote
Probado a fatiga a 1,5 veces el límite de carga de trabajo durante 20 000 ciclos
Norma: EN1677-4
Adecuado para eslingas de cadena G80 de 3 o 4 ramales según EN818-4
La carga máxima es 4 veces la carga límite de trabajo
WLL basado en 0° -45°
ARTÍCULO N.º GS50801-GS50808: Se podrá prensar en plano solo a pedido
ARTÍCULO N.º GS50809-GS50812: No se presiona en posición plana.
Plancha de presión para usar con G80 OMEGA LINK (ARTÍCULO N.° GS502)
Para uso con eslingas de cable de acero, consulte la norma DIN3088
Para uso con eslingas sintéticas, consulte la norma EN1492-1

A346 CONJUNTO DE ENLACE MAESTRO CON PLANO Aplicaciones típicas:

Industria de la construcción: Se puede utilizar para levantar materiales de construcción pesados, como vigas de acero, bloques de hormigón y componentes prefabricados, para garantizar que los materiales de construcción se puedan transportar y colocar de forma segura y precisa durante el proceso de construcción.
Industria minera: En las minas, se puede utilizar para levantar y mover grandes equipos de minería y contenedores de mineral para satisfacer las necesidades de manipulación de equipos y materiales pesados en las operaciones mineras.
Industria del petróleo y el gas: se utiliza a menudo en plataformas de perforación en alta mar para elevar tuberías, equipos y otros materiales relacionados, adaptarse al entorno operativo en alta mar y garantizar el progreso sin problemas de la instalación de equipos y el transporte de materiales.
Industria naviera: Participa en el proceso de carga y descarga de mercancías, especialmente en situaciones donde se requiere una elevación precisa y segura. Permite conectar cadenas, ganchos y otros aparejos para lograr una carga y descarga eficiente.

Preguntas frecuentes

Q1: ¿De qué material está hecho el conjunto de anillo principal plano A346?

Generalmente está hecho de acero de superaleación forjado o soldado, templado y revenido para obtener alta resistencia y buena tenacidad, generalmente acero de aleación de grado 80.
Q3: ¿Cuál es la carga de trabajo y el factor de seguridad?

La carga límite de trabajo (CMT) varía de 2,36 a 67 toneladas, dependiendo del tamaño. La carga límite de trabajo suele ser 4 veces la CMT y se prueba a 2,5 veces la CMT, con un alto factor de seguridad.
Q3: ¿Cuál es la función de la parte plana?

La parte plana se puede ajustar según los requisitos y se utiliza principalmente para conectar anillos específicos, como el anillo Omega DS002 G80, para facilitar su uso en sistemas de elevación específicos.
Q3: ¿Cómo se realiza la inspección de calidad?

Todos los pasadores de carga se inspeccionan y prueban individualmente para garantizar la calidad confiable del producto.
